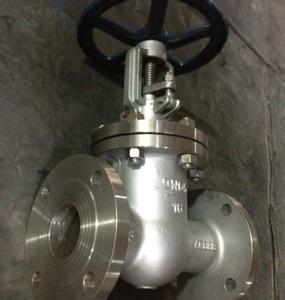

不锈钢闸阀Z41W

上海代益阀门专业生产不锈钢闸阀，法兰不锈钢闸阀，螺纹不锈钢闸阀，304不锈钢闸阀，316不锈钢闸阀，Z41W不锈钢闸阀。



【产品用途】

Z41W不锈钢法兰闸阀适用于公称压力PN1.6~16.0MPa,工作温度-29℃~550℃的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。适用介质为：硝酸类、醋酸类、水、油、气类及某些腐蚀性液体。

【产品特点】

1. 符合国内外先进标准的要求，密封可靠、性能优良、造型美观。
2. 密封副配对先进合理，闸板和阀座的密封面采用不同硬度的司太立（Stellite）钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
3. 阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。
4. 采用楔式弹性闸板结构，密封面与垂直中心线成一角度，即两个密封面成楔形，在管路中主要起切断介质作用。中大口径设置推力轴承，磨擦力小，并配有撞击手轮，启闭轻松自如。
5. 可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。

【产品执行标准】

设计与制造：GB12234-89

法兰尺寸：JB/T79-94

结构长度：GB12221-89

检验与试验：GB13927

【产品性能规范】

型号公称压力（MPa）实验压力工作温度（℃）适用介质强度（水）（Mpa）密封（水）空气低压密封空气（Mpa）

Z41W不锈钢法兰闸阀主要性能规范

Z4IH-16C、Z41W-16P(R)	1.6	2.4	1.8	0.6	≤200	NITRICACID
						硝酸类
						ACETICACID
						醋酸类
						NITRICACID
Z41W-25P(R)	2.5	3.8	2.8	0.6	≤200	硝酸类
Z41W-40P(R)	4.0	6.0	4.4	0.6	≤200	ACETICACID
Z41W-64P(R)	6.4	9.6	7.0	0.6	≤200	醋酸类

返回页首

【产品零部件材质】

阀体/阀盖 零件名称 闸板 阀杆 填料 垫片 压盖 填料压环 螺栓 螺母

Z41W不锈钢法兰闸阀主要零件材质

ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2
ZG1Cr18Ni9Ti系列	ZG00Cr18Ni10系列	ZG1Cr18Ni12Mo2Ti系列	ZG00Cr17Ni14Mo2系列
ZG1Cr18NI9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2
1Cr18Ni9Ti	ooCr18Ni10	1Cr18Ni12Mo2Ti	ooCr17Ni14Mo2
PTFE编织	PTFE编织	PTFE编织	PTFE编织
304L+PTFE	304L+PTFE	316L+PTFE	316L+PTFE
ZG1Cr181Ni10	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2
1Cr18Ni9Ti	00Cr18Ni10	1Cr18Mi12Mo2Ti	00Cr17Ni14Mo2
1Cr171Ni2	1Cr171Ni2	1Cr171Ni2	1Cr171Ni2
1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti

返回页首

【产品外形和连接尺寸】

型号公称通径尺寸(mm)LDD1D2b-fz-ΦdHD0

Z41W不锈钢法兰闸阀主要连接尺寸

Z41W.6MPa	15	130	95	65	45	14-2	44	170	120
	20	150	105	75	55	14-2	44	200	120
	25	160	115	85	65	14-2	44	215	140
	32	180	135	100	78	16-2	48	260	160
	40	200	145	110	85	16-3	48	290	200
	50	250	160	125	100	16-3	48	345	220
	65	265	180	145	120	18-3	48	360	240
	80	280	195	160	135	20-3	88	385	280
	100	300	215	180	155	20-3	88	430	300
	125	325	245	210	185	22-3	88	520	320
	150	350	280	240	210	24-3	8-23	610	350
	200	400	335	295	265	26-3	12-23	765	400
	250	450	405	355	320	30-3	12-25	895	450
	300	500	460	410	375	30-4	12-25	1145	500
	350	550	520	470	435	34-4	16-25	1200	550
	400	600	580	525	485	36-4	16-30	1400	600
	450	650	640	585	545	40-4	20-30	1500	650
	500	700	705	650	608	44-4	20-34	1630	700
	600	800	840	770	718	48-5	20-41	1830	800
