图4-65

  为了消除润滑油中的杂质，保证油泵及压缩机的正常运行，机组设置了油过滤器。油过滤器为不锈钢丝滤网胆。油过滤器的过滤网比较细密，容易受到污染而使阻力增大，导致油压下降。当油流经油过滤器的压力降超过0.05r/O.lMpa时，就要对精滤器进行清洗或更换。自动机组设有油滤器前后压差保护，设定值为0.lMpa 。清洗可用汽油或煤油清洗，并用干燥空气吹干净后继续使用

  油泵

                  图4-66油泵

                               图4-67

    冰轮压缩机采用自己研发的专利产品柱塞泵。该油泵有泵空能力。  改进型增加油泵泵体支座，减少了震动及噪声。

    泵主要由泵体、转子、活塞、轴封等部件

构成。

    油泵在运行保养过程中应注意以下方面：

    ①油泵与电机同轴度的检测调整；

    ②由于同轴度差或其他原因导致联轴器胶圈磨损时，要及时检查，更换胶圈。

   、油压调节阀

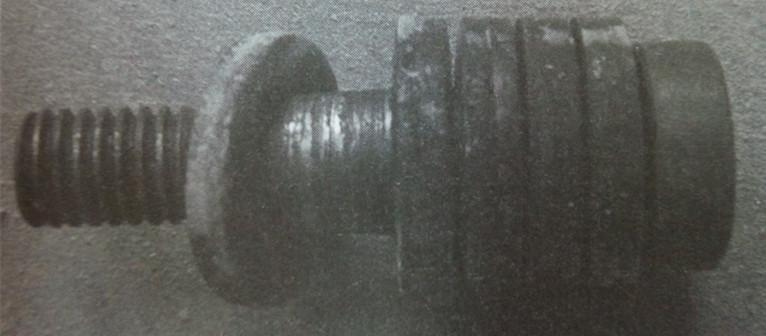

                           图4-68   油压调节阀

    油压调节阀位于油泵进、出油管之间，用于调节油压，保证油压高于排气压力0.15

Mpa～0.3Mpa，同时它起油泵的安全阀的作用.当油泵出口压力高于油压调节阀设定值时，自动项开调节阀的阀头，使一部分油流回进油管或油分，使油压降低。

    通常在刚开油泵或油温比较低时，油压差会比较高，达到0.4～0.  6MPa，此时不须要调整油压调节阀。待压缩机运转正常后，再根据需要将油压调整到合适值。调节时顺时针转动阀杆可增加油压，逆时针转动阀杆可降低油压。调整时要注意油压表的变化，调好后，在运行中一般不用再次调整，因为如果出现油压低往往是由于油滤网堵塞造成的。
